エンドクローズ
キーストン
エンドクローズキーストン

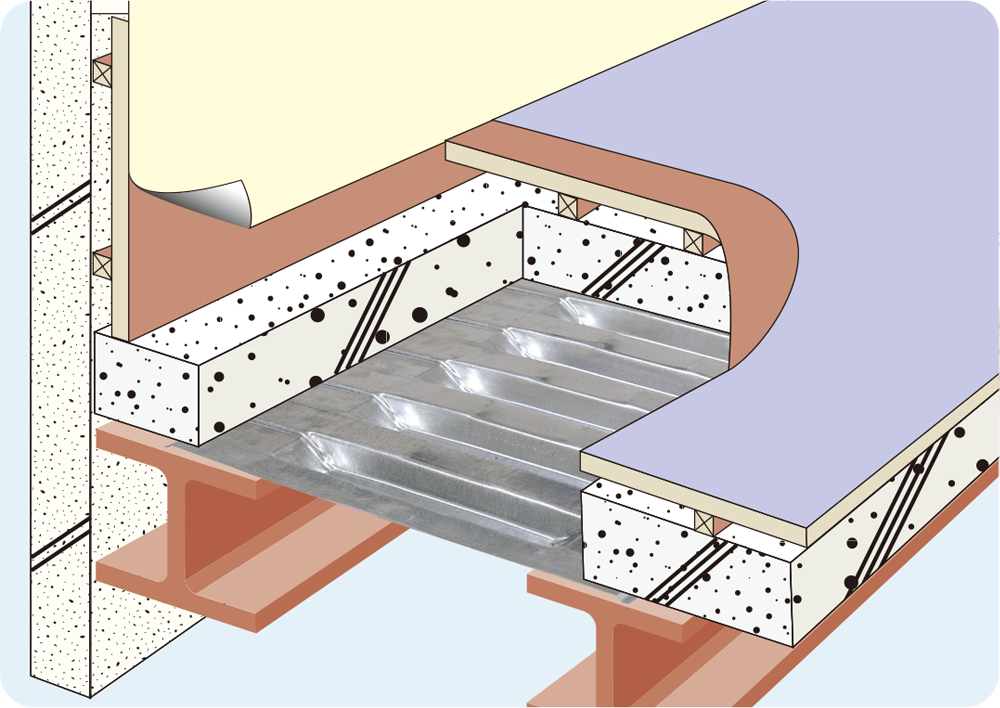

【用途】床 板コンクリート止め型枠
キーストンならでは!!
他のエンクロデッキ材よりも
使い回しがやさしく、しかも経済的。
オーダー寸法も短納期で対応
使用材料
溶融亜鉛めっき鋼板
STANDARD
形状・規格

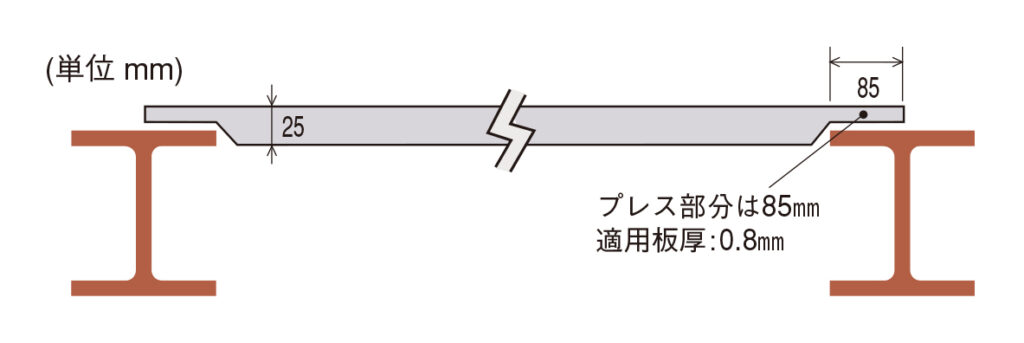

製品形状
設計条件（t=0.8mm）
| ①設計荷重 W（N/mm）=W1+W2+W3 | ②曲げ応力度（σ）と許容値（fb） | ③たわみ量（δ）と許容値（δa） | ④諸数値 |
|
普通コンクリート：W1=23,520×t×10-3
キーストン自重：W2=94×10-3
作業荷重：W3=1,470×10-3
スラブ厚：t（m）
|
σ =
Wl2
8Z
≦ fb fb = 205N/mm² |
δ = C・
5Wl4
384EI
δ
a = l 180 + 5mm |
l：スパン（mm）
E：2.05×105 N/mm²
C：係数 1.6
Z：9,750mm³
I：122,000mm⁴
|
| ⑤諸条件 | |||
|
・設計条件は1m幅当たりのものとする。
・オフセットは35mm以下とする。
・許容スパンは、曲げ・たわみの検討に加え末端部の安全性を考慮したものとする。
・施工上の安全性が確実に確保されていることとする。
|
|||
スラブ厚別許容スパン（t=0.8㎜）
| スラブ厚 | 許容スパン（mm） |
|---|---|
| 100 |
1000 （安全性を確保する為、原則1000を上限のスパンとします） |
| 150 | |
| 200 | |
| 225 | |
| 250 | 960 |
| 275 | 890 |
| 300 | 830 |
※S造の場合とします。RC・SRCの場合や他の板厚など、ご不明な点についてはご相談ください。
