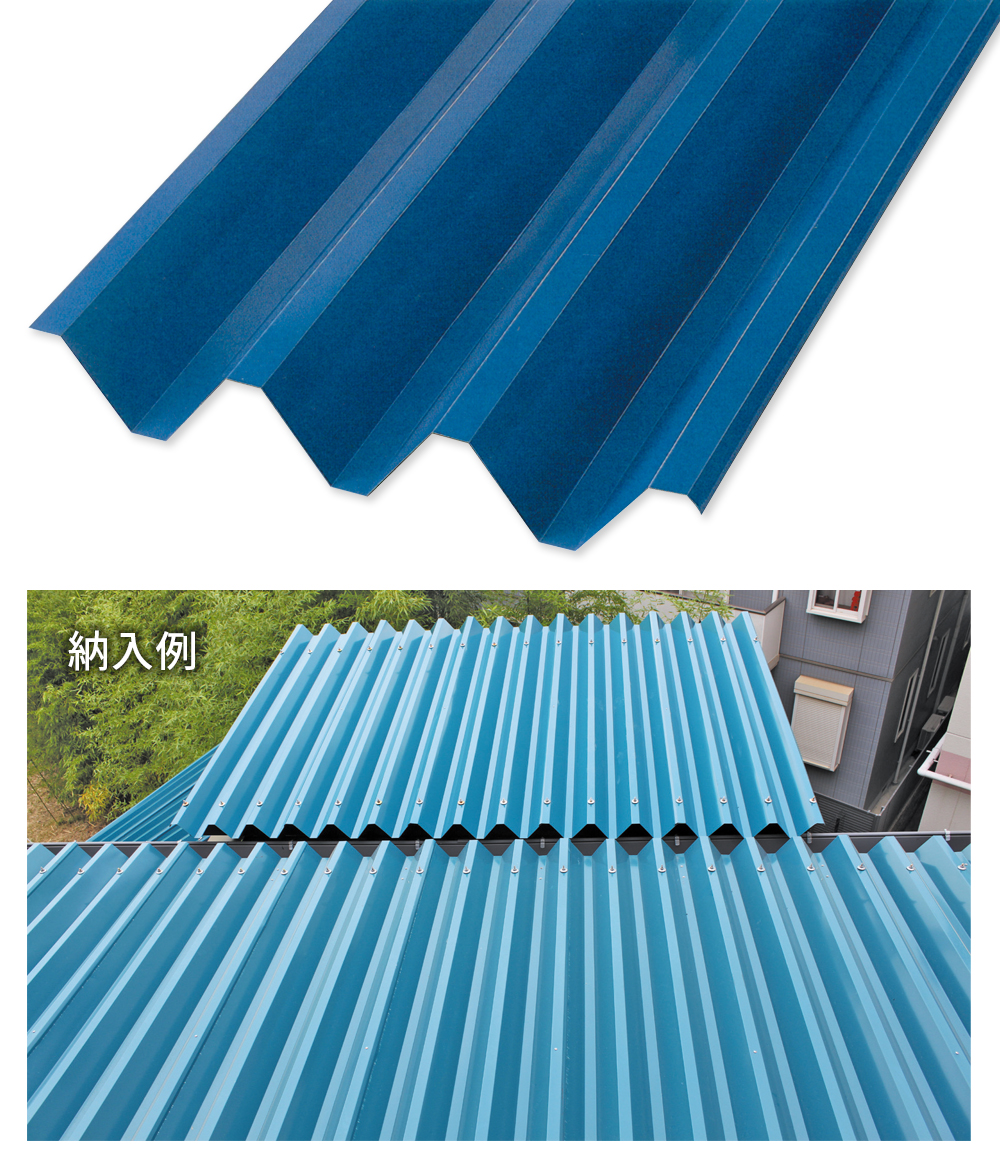

ルーフ88
ルーフ88
【用途】一般住宅、工場、倉庫、ガレージ、ガソリンスタンドなどの屋根および側壁
広い働き幅で経済性と合理性を追求した屋根・壁材です。
小住宅から中・大型規模建造物の屋根・壁材として幅広く使われています。
屋根30分耐火
FP030RF-9325（無機質断熱材裏張/金属板屋根）
FP030RF-9326（無機質高充填フォームプラスチック裏張/金属板屋根）
●屋根材 0.6mm以上
●タイトフレーム t ＝3.2mm以上
FP030RF-9325（無機質断熱材裏張/金属板屋根）
FP030RF-9326（無機質高充填フォームプラスチック裏張/金属板屋根）
●屋根材 0.6mm以上
●タイトフレーム t ＝3.2mm以上
使用材料
カラーガルバリウム鋼板
ガルバリウム鋼板
フッ素GL鋼板
STANDARD
形状・規格

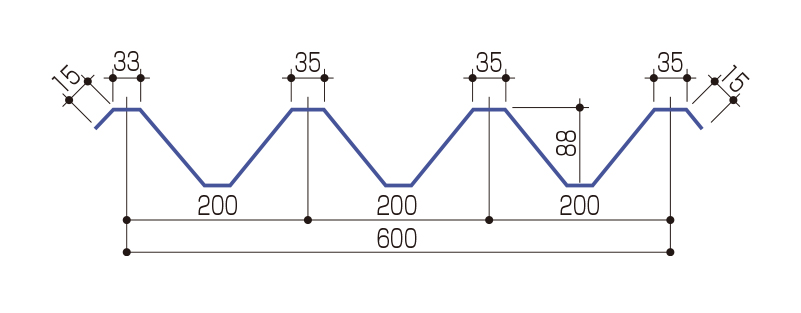

製品形状
製品規格（ガルバリウム鋼板ベース）
製品規格
（ガルバリウム鋼板ベース）
| 板 厚 （mm） |
単位重量 | 断面2次モーメント | 断面係数 | |
|---|---|---|---|---|
| kg/m | kg/m2 | Ix cm4/m | Zx cm3/m | |
| 0.5 | 3.77 | 6.28 | 61.89 | 14.07 |
| 0.6 | 4.49 | 7.48 | 74.18 | 16.89 |
| 0.8 | 5.92 | 9.87 | 98.66 | 22.42 |
| 1.0 | 7.36 | 12.27 | 123.02 | 27.96 |
※1kgf/m2 = 9.80665N/m2
設計参考資料
| 使用板幅 | 914mm |
|---|---|
| 働き幅 | 600mm |
| 板 厚 | 0.5mm〜1.0mm |
| ㎡当りm数 | 1.67m |
| 勾 配 | 3/100以上 |
| 曲率半径 | 150m以上 |

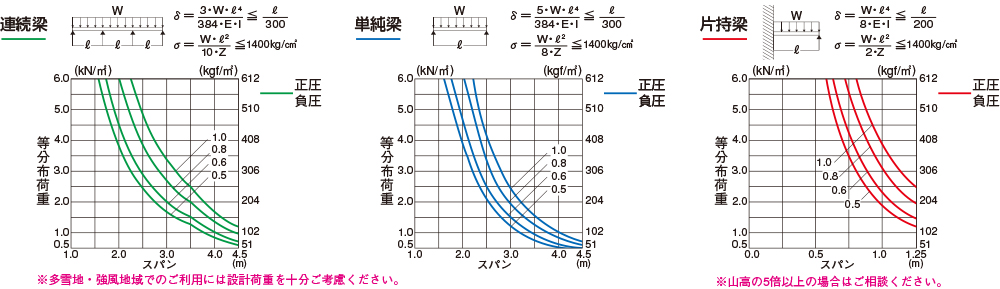

許容スパン

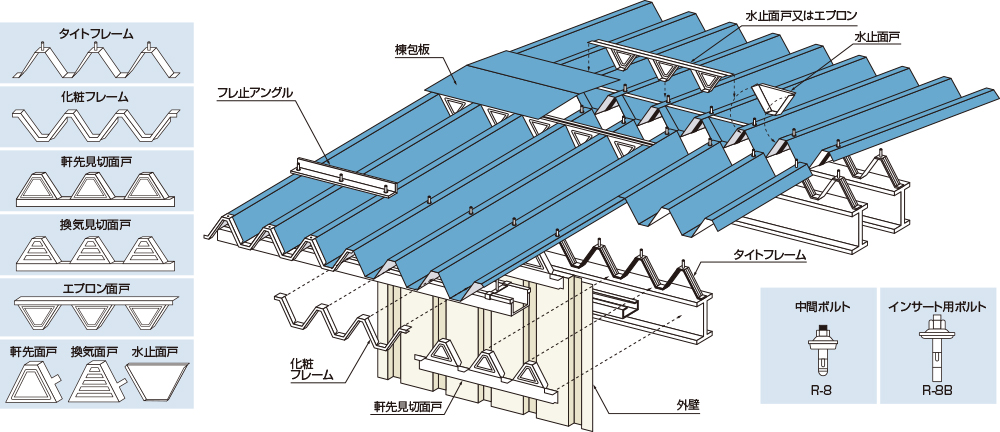

規格付属部品一覧表
